Slid’Up By Mantion Kit De Motorisation Filaire Pour Volet Roulant 20 Kg – Tube Octo 40 Mm…

ATTENTION : Volet non compris dans le kit. Interrupteur non compris dans le kit.

Ce kit de rénovation complet est destiné à la motorisation d’un volet roulant de 20 kg maximum.

Le moteur filaire, placé dans un tube octogonal téléscopique de 40 mm de diamètre, entraîne le tablier grâce aux attaches à clipper pour lames de 8 mm fournies dans le kit.

Le réglage des fins de courses, très facile, se fait manuellement.

Sécurité, silence et confort sont respectés.

Nous vous recommandons l’utilisation des butées WKH138.

CALCUL DU POIDS DU TABLIER :
– Poids du tablier = largeur x (hauteur + 20 cm) x poids des lames au m²
– Poids des lames 8 mm : PVC = 4 kg/m², ALU moussé = 4,5 kg/m², ALU extrudé = 7 kg/m², BOIS = 11 kg/m²

LIMITES DIMENSIONNELLES :
– Tube 1 uniquement = largeur tablier de 650 mm à 1 220 mm (tube + embout + tête moteur)
– Tube 1 + tube 2 + tube 3 = largeur tablier de 1 220 mm à 2 900 mm (tube + embout + tête moteur)

CHOIX DES ATTACHES :

– Une lame de 8 mm correspond à une hauteur de lame de 30 à 45 mm (attaches fournies dans le kit).
– Une lame de 14 mm correspond à une hauteur de lame de 50 à 60 mm (utiliser les attaches WKH883C à visser. Vis courtes fournies dans le kit).

CHOIX DE L’INTERRUPTEUR :
– Interrupteur filaire en applique = référence C0013200
– Interrupteur filaire à encastrer = référence C0013205

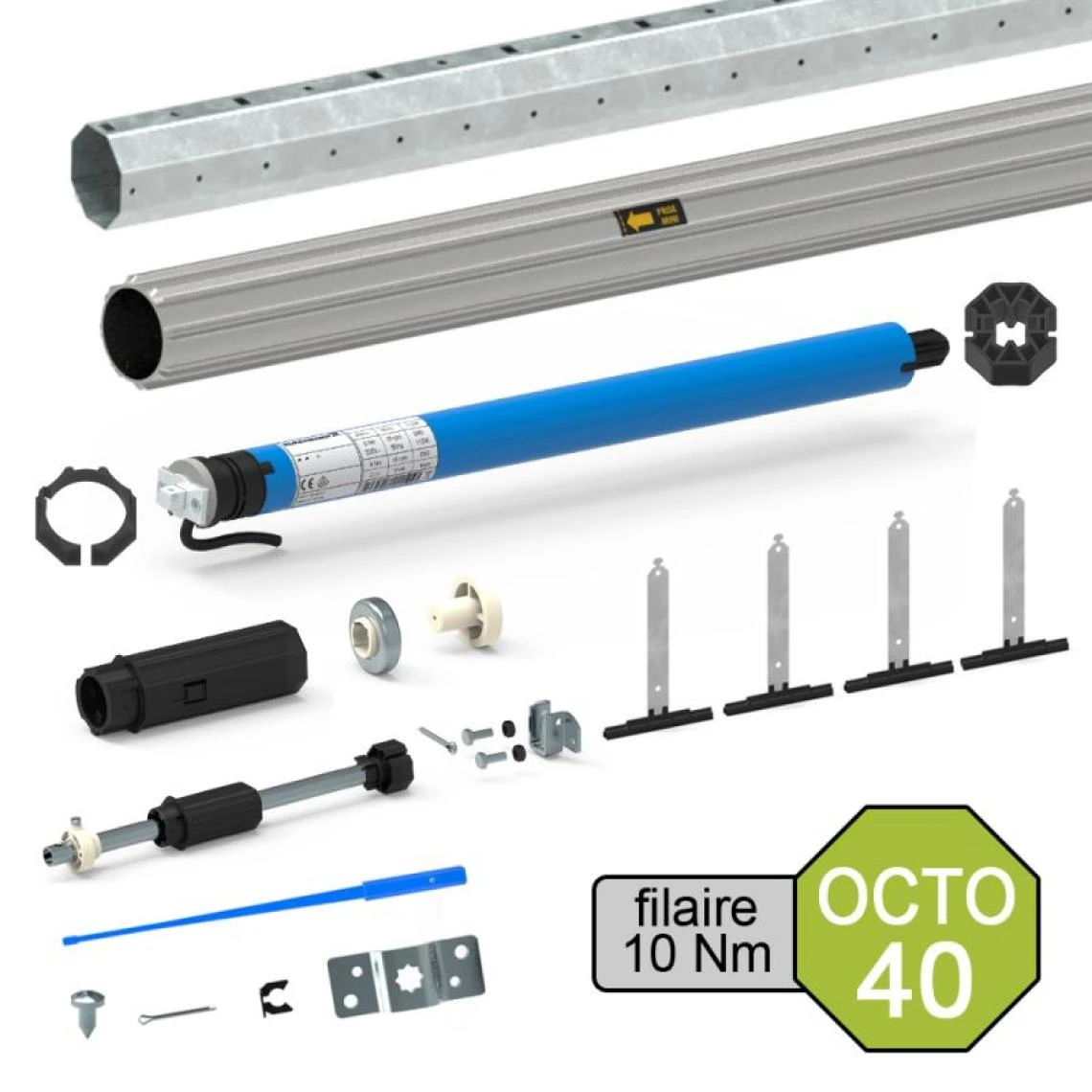

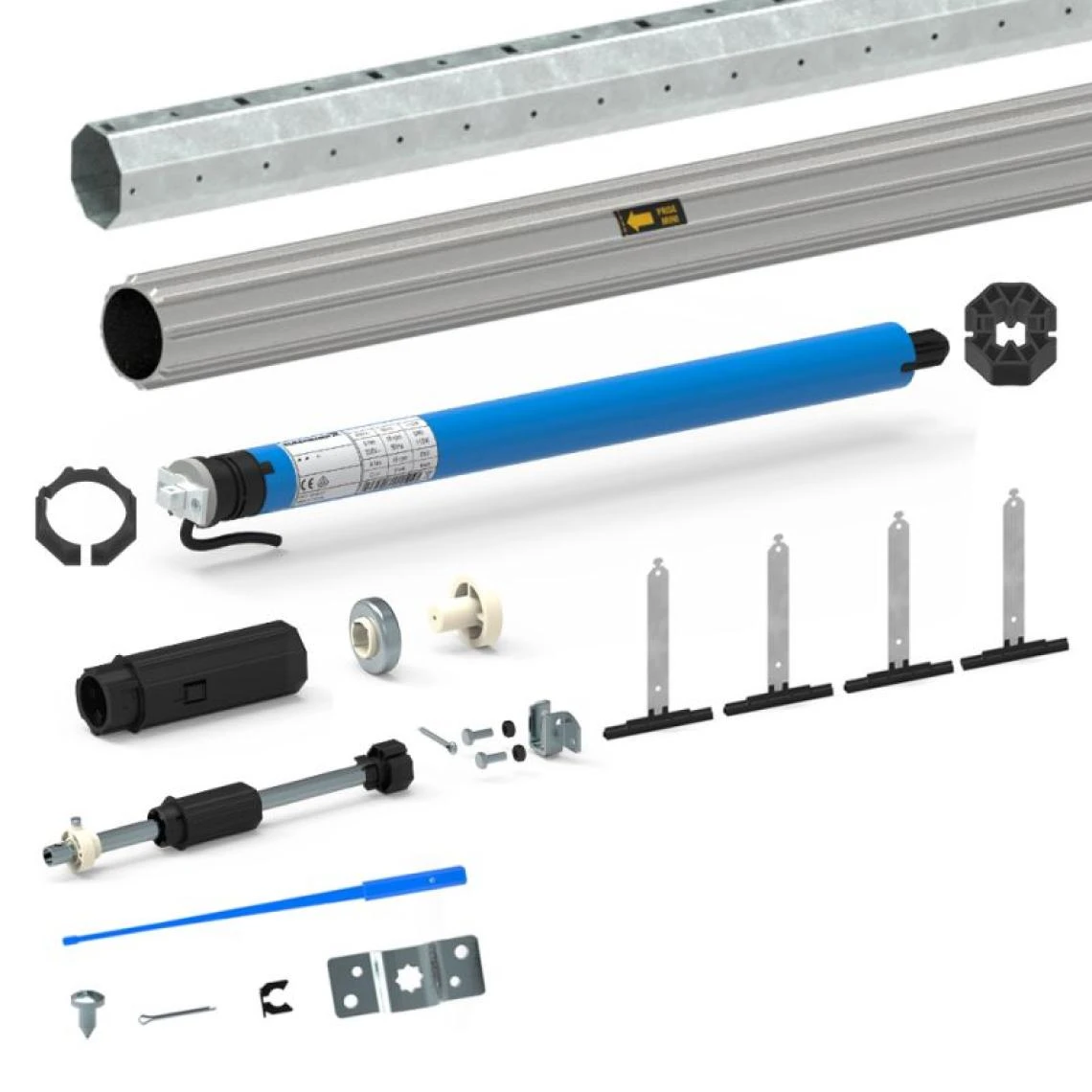

CONTENU DU KIT :
– 1 moteur filaire Ø 35 mm, puissance = 10 Nm (pour volet roulant de 20 kg max)
– 1 tube octogonal téléscopique recoupable Ø 40 mm
– 1 kit adaptateur moteur Ø 35 mm pour tube octogonal Ø 40 mm
– 4 attaches à clipper pour lames de 8 mm (pour des lames de 14 mm, utiliser les attaches WKH883C à visser. Vis courtes fournies dans le kit).
– 1 embout d’axe type traditionnel pour tube octogonal Ø 40 mm + support
– 1 embout d’axe type rénovation pour tube octogonal Ø 40 mm crabot femelle + roulement
– 2 vis M6x20
