Slid’Up By Mantion Kit De Motorisation Radio Pour Volet Roulant 20 Kg – Tube ZF54 – 10 Nm

ATTENTION : Volet non compris dans le kit.

Ce kit de rénovation complet est destiné à la motorisation d’un volet roulant de 20 kg maximum.

Le moteur radio, placé dans un tube ZF téléscopique de 54 mm de diamètre, entraîne le tablier grâce aux attaches à clipper pour lames de 8 mm ou 14 mm fournies dans le kit.

Pour des lames de 14 mm, utiliser les profils amovibles fournis dans le kit.

Il est commandé par un interrupteur radio à 3 boutons également fourni dans le kit.

Le réglage des fins de courses se fait automatiquement par apprentissage.

Sécurité, silence et confort sont respectés.

Nous vous recommandons l’utilisation des butées WKH138.

CALCUL DU POIDS DU TABLIER :
– Poids du tablier = largeur x (hauteur + 20 cm) x poids des lames au m²
– Poids des lames 8 mm : PVC = 4 kg/m², ALU moussé = 4,5 kg/m², ALU extrudé = 7 kg/m², BOIS = 11 kg/m²

CHOIX DES ATTACHES :

– Une lame de 8 mm correspond à une hauteur de lame de 30 à 45 mm (attaches fournies dans le kit).
– Une lame de 14 mm correspond à une hauteur de lame de 50 à 60 mm (profils amovibles fournis dans le kit).

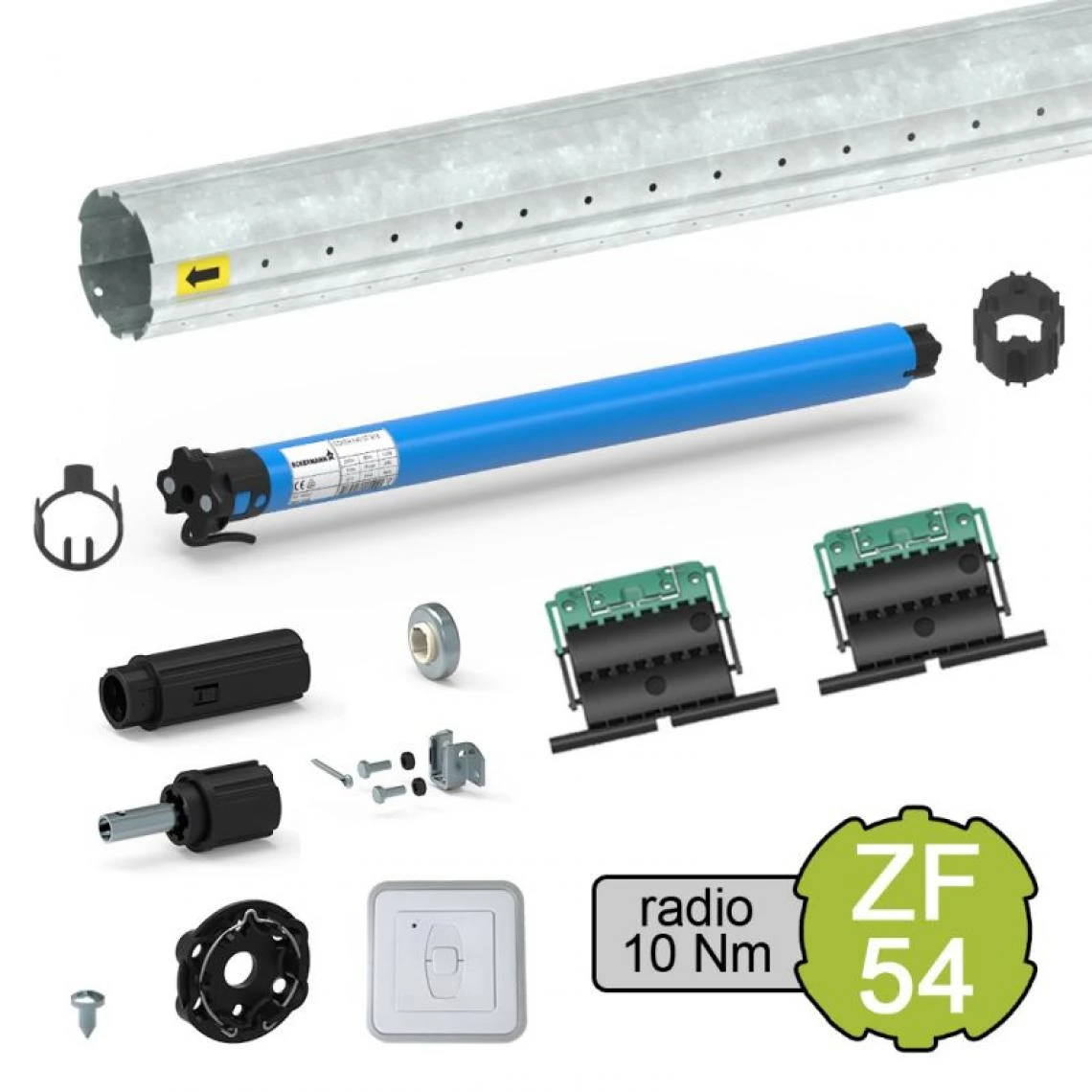

CONTENU DU KIT :
– 1 moteur radio Ø 45 mm, puissance = 10 Nm (pour volet roulant de 20 kg max)
– 1 tube ZF en acier Ø 54 mm
– 1 kit adaptateur moteur Ø 45 mm pour tube ZF Ø 54 mm
– 1 support clippable Somfy pour moteur radio jusqu’à 30 Nm
– 1 interrupteur radio 3 boutons
– 2 attaches à clipper pour lames de 8 mm (pour des lames de 14 mm, utiliser les profils amovibles fournis dans le kit)

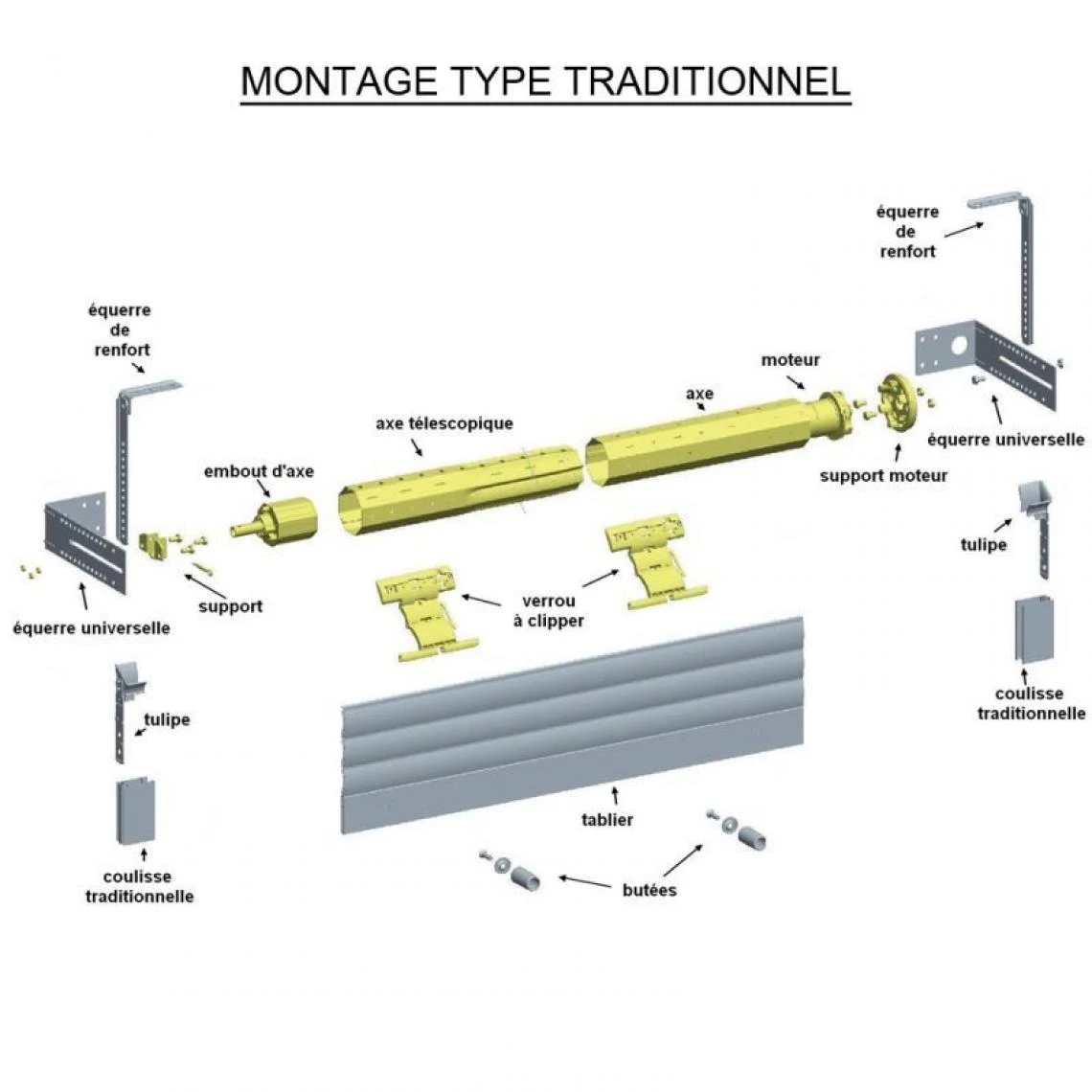

– 1 embout d’axe type traditionnel pour tube ZF Ø 54 mm + support

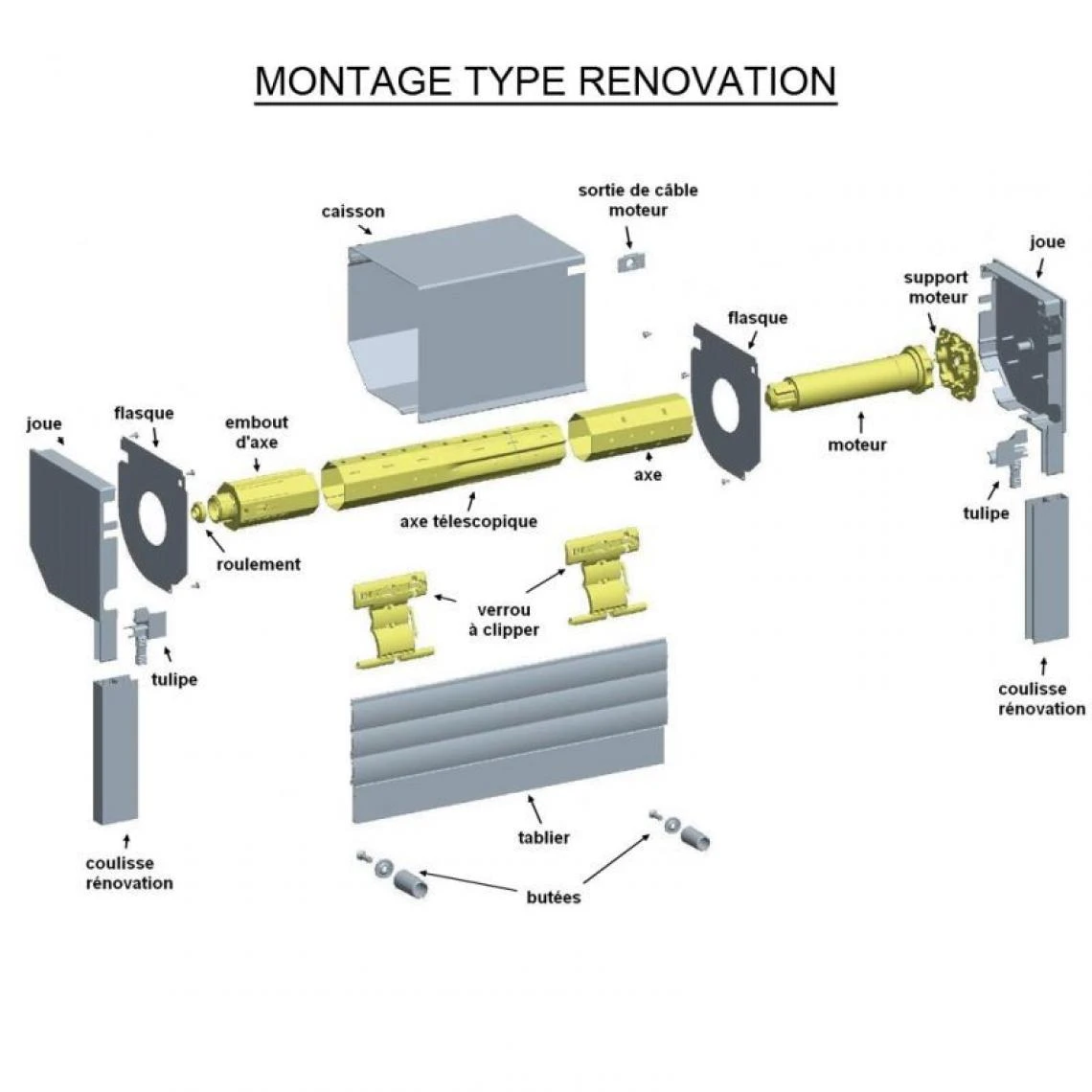

– 1 embout d’axe type rénovation pour tube ZF Ø 54 mm crabot femelle + roulement
– 2 vis M6x20
